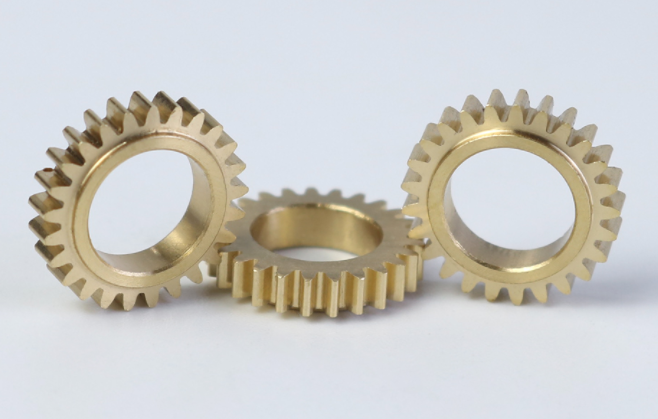

Lavorazione CNC professionale di ingranaggi in ottone: trasmissione di precisione, durata nel tempo

Nel campo della trasmissione industriale di alta precisione, gli ingranaggi non sono solo componenti critici per la trasmissione della potenza, ma la loro selezione del materiale, la precisione di fabbricazione e l'affidabilità a lungo termine influiscono direttamente sulle prestazioni e sulla durata dell'intero sistema. L'ottone, con la sua eccellente lavorabilità, resistenza all'usura, resistenza alla corrosione e proprietà autolubrificanti, è un materiale ideale per la produzione di ingranaggi di precisione. Tuttavia, produrre ingranaggi in ottone che combinino un'eccezionale stabilità dimensionale, una finitura superficiale superiore e un funzionamento silenzioso a lungo termine richiede un processo maturo e integrato di fabbricazione di precisione e post-elaborazione.

Siamo specializzati nella fornitura di soluzioni personalizzate di ingranaggi in ottone torniti a CNC per clienti industriali globali. Dalla scienza dei materiali alla lavorazione di precisione e al trattamento superficiale professionale, disponiamo di un processo interno completo che garantisce che ogni ingranaggio soddisfi i più severi standard industriali, soddisfacendo le vostre esigenze in termini di apparecchiature di automazione, strumenti di precisione, sistemi di valvole, prodotti di consumo di fascia alta e altri settori.

Vantaggi principali: Integrazione di scienza dei materiali, lavorazione di precisione e ottimizzazione delle prestazioni
Comprendiamo che un ingranaggio superiore è il risultato di molteplici fattori che lavorano insieme. Non ci limitiamo a "lavorare"; forniamo una soluzione completa per le prestazioni, dalla consulenza progettuale alla consegna del prodotto finito.

• Competenza nei materiali: Utilizziamo principalmente ottone a lavorazione libera (ad esempio, C36000), che offre una lavorabilità leader del settore pur mantenendo buone proprietà meccaniche, consentendo un'elevata precisione dimensionale e finitura superficiale, riducendo le esigenze di post-elaborazione.
• Tornitura e formatura CNC di precisione: Utilizzando centri di tornitura-fresatura multi-asse, completiamo profili dei denti degli ingranaggi, fori interni, facce terminali e varie caratteristiche complesse in un'unica configurazione, massimizzando la concentricità, la perpendicolarità e altre tolleranze geometriche chiave.
• Soluzioni integrate per il trattamento superficiale: A seconda dell'applicazione dell'ingranaggio (ad esempio, che richieda resistenza all'usura, prevenzione dell'appannamento, riduzione del coefficiente di attrito o estetica specifica), offriamo post-elaborazioni professionali come passivazione, nichelatura, cromatura o rivestimento in Teflon (PTFE) per migliorare la funzionalità.
• Controllo qualità rigoroso: Dalla ricezione della materia prima alla spedizione del prodotto finito, ogni fase ha registrazioni di ispezione tracciabili. Controlliamo non solo le dimensioni, ma ci concentriamo anche sull'accuratezza del profilo dei denti, sull'integrità della superficie e sulle prestazioni finali.

Informazioni chiave: I nostri dati di produzione indicano che oltre il 95% dei problemi di rumore di trasmissione o di usura prematura può essere ricondotto a errori del profilo dei denti degli ingranaggi, scarsa rugosità superficiale o trattamento termico improprio del materiale. Pertanto, concentriamo il nostro monitoraggio su queste aree.

Il nostro flusso di processo di produzione integrato
Adottiamo un approccio sistematico per garantire che ogni ingranaggio soddisfi i più alti standard.

2.1 Tornitura CNC di precisione e formatura dei denti: la fonte di accuratezza

• Strategia di processo: L'utilizzo di utensili diamantati di precisione o in metallo duro a grana ultrafine specificamente progettati per l'ottone, combinato con parametri di taglio ottimizzati, garantisce un'efficiente evacuazione dei trucioli e un'eccellente qualità della superficie (valori Ra fino a 0,4-0,8 μm), ponendo le basi per un funzionamento a basso rumore.
• Riferimento dei parametri (usando C36000 come esempio):

Finitura di tornitura: Velocità di taglio 150-250 m/min, velocità di avanzamento 0,05-0,15 mm/giro, profondità di taglio 0,1-0,3 mm.

Formatura dei denti: Utilizzo di dentatrici o fresatura a forma di ingranaggi di alta precisione, controllando rigorosamente il profilo dei denti e l'errore di accumulo del passo.

• Punto chiave: Le parti vengono pulite a fondo immediatamente dopo la lavorazione per rimuovere tutto il fluido di taglio e i trucioli di ottone, prevenendo la corrosione o influenzando la successiva lavorazione.

2.2 Sbavatura e trattamento dei bordi: garantire la sicurezza e il funzionamento regolare

Eseguire sbavature e smussature manuali o automatizzate precise (ad esempio, C0.1-C0.3) su tutte le punte e i bordi dei denti, eliminando i punti di concentrazione delle sollecitazioni, garantendo un innesto regolare degli ingranaggi e migliorando la sicurezza della manipolazione.

2.3 Trattamento superficiale (opzionale): miglioramento delle prestazioni e della durata

• Passivazione: Forma una pellicola protettiva di ossido trasparente, migliorando la resistenza alla corrosione dell'ingranaggio e prevenendo l'appannamento naturale. È la scelta standard per mantenere il colore originale dell'ottone e fornire una protezione di base.
• Elettrodeposizione:

Nichelatura: Fornisce elevata durezza, eccellente resistenza all'usura e alla corrosione, con un aspetto bianco-argento.

Cromatura: Fornisce un'elevata durezza superficiale, resistenza all'usura e un basso coefficiente di attrito, con un aspetto brillante.

Nichelatura chimica: Offre una copertura uniforme del rivestimento, anche su profili dei denti complessi, fornendo una buona resistenza alla corrosione e all'usura.

• Rivestimento impregnato di Teflon (PTFE): Fornisce un coefficiente di attrito estremamente basso, un'eccellente lubrificazione a secco e proprietà anti-adesione, particolarmente adatto per applicazioni senza manutenzione o a funzionamento silenzioso.

2.4 Ispezione di qualità e verifica delle prestazioni

• Ispezione dimensionale e geometrica: Utilizzo di macchine di misura a coordinate (CMM) e strumenti di misura degli ingranaggi per ispezionare tutte le dimensioni critiche, i profili dei denti e gli errori di allineamento dei denti.
• Ispezione della superficie: Valutazione della qualità della lavorazione tramite microscopi e tester di rugosità superficiale.
• Test funzionali: Su richiesta è possibile eseguire test di innesto accoppiati per verificare la scorrevolezza operativa e i livelli di rumore.

Aree di applicazione tipiche

• Automazione industriale e robotica: Ingranaggi in riduttori, moduli di trasmissione, sistemi di posizionamento di precisione.
• Valvole e controllo dei fluidi: Componenti di trasmissione a ingranaggi in valvole di regolazione, misuratori di portata.
• Apparecchiature mediche e di laboratorio: Parti di trasmissione di precisione in strumenti diagnostici, pompe per infusione (che richiedono la conformità ai relativi standard di pulizia).
• Beni di consumo di fascia alta e strumenti musicali: Ingranaggi in movimenti di orologi di fascia alta, meccanismi di messa a fuoco della fotocamera, manopole di accordatura degli strumenti.
• Apparecchiature elettriche ed elettroniche: Ingranaggi in piccoli servomeccanismi, serrature di alta qualità.

Considerazioni sui costi e sul controllo qualità
Principali fattori di costo:

• Complessità dell'ingranaggio: modulo, numero di denti, angolo di pressione, necessità di forme speciali dei denti (ad esempio, elicoidali, a vite senza fine).
• Grado di precisione: requisiti secondo gli standard DIN, AGMA o JIS (ad esempio, DIN Grado 6 contro 8).
• Materiale e post-elaborazione: le leghe di ottone speciali sono più costose; il tipo e la copertura della placcatura/rivestimento influiscono sul costo finale.
• Certificazione e tracciabilità: documentazione e test necessari per soddisfare gli standard specifici del settore (ad esempio, automobilistico, medico).

Punti di controllo qualità principali:

• Materia prima: Certificazione del materiale (certificato del mulino).
• Post-tornitura: Ispezione dimensionale completa, controlli dei parametri chiave del profilo dei denti.
• Post-trattamento: Test dello spessore del rivestimento (fluorescenza a raggi X), test di resistenza alla corrosione (ad esempio, test allo spruzzo di sale), test di adesione.
• Spedizione finale: Ispezione visiva, pulizia e controllo dell'imballaggio.

Domande frequenti (FAQ)
Q1: Quali sono i vantaggi e i limiti degli ingranaggi in ottone rispetto agli ingranaggi in acciaio?
A1: Vantaggi: Più facili da lavorare, convenienti; eccellente resistenza alla corrosione; buona autolubrificazione, che porta a un minore rumore di funzionamento; non magnetici; conduttivi elettricamente. Limitazioni: La resistenza e la durezza sono inferiori a quelle dell'acciaio, il che li rende inadatti per applicazioni con carichi o impatti estremamente elevati; potenziale di usura in caso di carichi pesanti prolungati.

Q2: Come scelgo il trattamento superficiale giusto per la mia applicazione?
A2: Dipende dalle tue esigenze prioritarie:

• Protezione dalla corrosione di base, mantenimento del colore originale: Scegli Passivazione.
• Elevata resistenza all'usura e alla corrosione, aspetto bianco-argento: Scegli Nichelatura.
• Massima resistenza all'usura, basso attrito, aspetto brillante: Scegli Cromatura.
• Richiedono attrito estremamente basso, funzionamento a secco o anti-adesione: Considera Rivestimento in Teflon.

Q3: Quali intervalli di tolleranza tipici puoi garantire?
A3: Per ingranaggi in ottone C36000 standard:

• Tolleranza dimensionale del diametro: Può raggiungere ±0,01 mm.
• Errore del profilo dei denti: Può essere tipicamente controllato entro i gradi DIN 7-9, a seconda del modulo e del grado di precisione.
• Tolleranza di concentricità/eccentricità: Può essere garantita entro 0,02 mm.
  Requisiti di maggiore precisione devono essere specificati durante la quotazione.

Le nostre capacità di lavorazione e trasformazione

• Formatura di precisione: Tornitura CNC multi-asse, lavorazione composita tornitura-fresatura, dentatura/fresatura di precisione.
• Trattamento superficiale:

Lavorazione meccanica: sbavatura di precisione, lucidatura.

Lavorazione chimica/elettrochimica: passivazione, nichelatura, cromatura, nichelatura chimica.

Rivestimenti speciali: rivestimento impregnato di Teflon (PTFE).

• Altri servizi: Marcatura laser (per la tracciabilità dei componenti), pulizia a ultrasuoni.

Materiali comuni
Le leghe di ottone (ad esempio, C36000) possono essere raccomandate in base ai requisiti di prestazioni meccaniche.

Riferimento di precisione tipico

• Tolleranza dimensionale di tornitura CNC: ±0,01 mm ~ ±0,05 mm
• Accuratezza del profilo dei denti: fino al grado DIN 7 (a seconda delle specifiche degli ingranaggi)
• Rugosità superficiale: Ra 0,4μm ~ 1,6μm (a seconda del processo)

Certificazione
Certificazione del sistema di gestione della qualità ISO 9001:2015.

Dichiarazione di non responsabilità: I parametri di processo e le prestazioni qui descritti si basano sull'esperienza di produzione con ottone C36000 standard in condizioni controllate. I metodi e i parametri ottimali possono variare a seconda della geometria specifica del componente, dello stato dell'apparecchiatura, del lotto di materiale e dei requisiti dell'applicazione finale. Si consiglia vivamente la prototipazione completa prima della produzione in volume per convalidare l'idoneità della catena di processo per il tuo prodotto specifico. Tutti i dati sulle prestazioni devono essere confermati in base a test effettivi.
