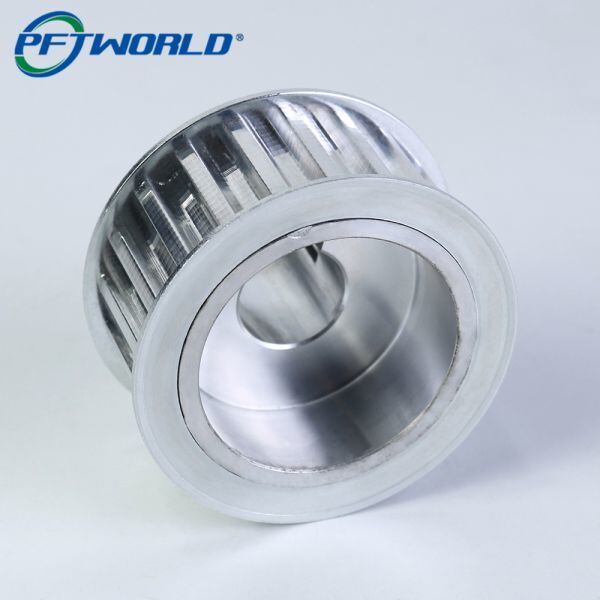

Puleggia in metallo personalizzabile lavorata a CNC con scanalature lavorate di precisione

Le pulegge in metallo sono componenti essenziali in automazione industriale, robotica, sistemi di trasporto e macchinari di precisione. Scanalature lavorate correttamente garantiscono allineamento preciso della cinghia, rotazione fluida e lunga durata. La lavorazione CNC consente pulegge altamente personalizzabili con tolleranze strette e geometrie di scanalatura complesse per applicazioni specializzate.

Questa guida spiega come la lavorazione CNC produce pulegge in metallo di precisione, le considerazioni chiave per la personalizzazione e le migliori pratiche per la progettazione e la selezione dei materiali.

Le pulegge lavorate a CNC possono essere prodotte da vari metalli a seconda di resistenza, resistenza all'usura e condizioni ambientali.

Suggerimento: L'alluminio è preferito per applicazioni leggere, mentre l'acciaio inossidabile viene utilizzato quando la resistenza alla corrosione e la resistenza meccanica sono fondamentali.

Le scanalature di una puleggia determinano l'adattamento della cinghia, la trasmissione della coppia e l'efficienza operativa.

• Scanalatura a V: Comune per cinghie trapezoidali; angolo preciso critico per l'aderenza
• Scanalatura per cinghia dentata: Richiede passo e profilo esatti per il movimento sincrono
• Scanalatura piatta o tonda: Per cinghie piatte o applicazioni specializzate

La lavorazione CNC garantisce:

• Tolleranze strette fino a ±0,01 mm
• Dimensioni delle scanalature ripetibili tra i lotti
• Finitura superficiale liscia (Ra 0,4–1,6 µm) per ridurre l'usura della cinghia

Una corretta progettazione delle scanalature riduce:

• Slittamento della cinghia
• Usura irregolare
• Vibrazioni e rumore

La lavorazione CNC consente di personalizzare completamente le pulegge:

• Diametro e larghezza: Da piccole (<20 mm) to large (>200 mm) pulegge
• Numero e spaziatura delle scanalature: Pulegge a più scanalature per il funzionamento simultaneo delle cinghie
• Configurazione foro e linguetta: Linguette standard o personalizzate, viti di fissaggio o fori conici
• Finitura superficiale: Superfici lucidate o anodizzate per basso attrito e protezione dalla corrosione

Le caratteristiche personalizzabili aiutano i produttori a abbinare le pulegge a macchine o cinghie specifiche.

1. Progettazione CAD: Specificare dimensioni, geometria della scanalatura, foro e materiale.
2. Programmazione CAM: Percorso utensile ottimizzato per materiale, profilo della scanalatura e velocità del mandrino.
3. Lavorazione grezza: Rimozione del materiale sfuso utilizzando frese o utensili di tornitura.
4. Taglio di scanalature di precisione: Tagli fini utilizzando fresatura o tornitura CNC ad alta velocità.
5. Finitura superficiale: Sbavatura, lucidatura o rivestimento secondo necessità.
6. Ispezione: Verificare dimensioni, angolo della scanalatura, tolleranza del foro e finitura superficiale.

Suggerimento di fabbrica: L'uso di utensili in carburo ad alto angolo di spoglia e velocità di avanzamento controllate minimizza le bave e garantisce profili di scanalatura precisi in metalli come alluminio e acciaio inossidabile.

Il controllo qualità garantisce equilibrio rotazionale, precisione delle scanalature e affidabilità meccanica:

• Controllo dimensionale: Utilizzo di micrometri, macchine di misura a coordinate (CMM) o comparatori ottici
• Misurazione della rugosità superficiale: Assicurare Ra 0,4–1,6 µm
• Verifica foro e linguetta: Test di adattamento con alberi o cinghie
• Bilanciamento dinamico: Per applicazioni ad alta velocità per prevenire vibrazioni

• Automazione industriale: Trasportatori, bracci robotici
• Macchinari di precisione: Dispositivi ottici, apparecchiature di laboratorio
• Componenti automobilistici e veicoli elettrici: Trasmissioni a cinghia dentata
• Sistemi energetici: Generatori, turbine eoliche
• Assemblaggi meccanici personalizzati che richiedono un allineamento specifico della cinghia e un trasferimento di coppia

• Alta precisione: Tolleranze strette garantiscono un corretto allineamento della cinghia
• Qualità ripetibile: Produzione costante tra i lotti
• Flessibilità: Facile produzione di prototipi o lotti personalizzati
• Versatilità dei materiali: Alluminio, acciaio, ottone, bronzo o leghe personalizzate
• Tempi di consegna ridotti: Più veloce dei metodi tradizionali di fusione o forgiatura per piccole e medie serie

Le pulegge metalliche personalizzate lavorate a CNC sono essenziali per sistemi meccanici ad alta precisione dove l'allineamento della cinghia, la trasmissione della coppia e la durata sono critici.

Quando si acquistano pulegge CNC, considerare:

• Materiale: Alluminio, acciaio inossidabile, ottone o bronzo
• Tipo e numero di scanalature: Cinghia trapezoidale, cinghia dentata, piatta o personalizzata
• Tolleranza di precisione: ±0,01 mm per applicazioni critiche
• Finitura superficiale: Lucidato o rivestito per resistenza all'usura e alla corrosione
• Personalizzazione: Foro, linguetta, diametro e larghezza adattati alla tua applicazione

La lavorazione CNC garantisce precisione, ripetibilità e flessibilità sia per prototipi che per serie di produzione.
